На графике Шары каждый отмеченный элемент левой размерности представлен в виде отдельного шара. Расположение шара на графике зависит от соответствующих значений первого (ось OX), второго (ось OY) и третьего фактов (ось OZ), значения еще двух фактов передаются за счет размера и цвета шаров. Такой тип графика идеально подходит для сравнения числовых значений.
Построение графика «Шары»
Для построения графика Шары откройте окно графики, нажмите на кнопку Тип графика и из выпадающего меню выберите тип Шары.
Построение графика Шары возможно для одной из следующих конфигураций расчетной области мультисферы:
Конфигурация мультисферы | Визуализация |
|---|
Левая размерность | Отмеченные элементы | Верхняя размерность | Отмеченные факты |
|---|
Да | Да | Да/Нет | От 3 до 5 | - Шары – отмеченные элементы левой размерности
- Визуализация фактов (всех, если нет отмеченных, от 3 до 5 отмеченных):
- 1 – Ось OX
- 2 – Ось OY
- 3 – Ось OZ
- 4 – Размер
- 5 – Цвет
Если в мультисфере есть размерность сверху, то на графике присутствует выпадающий список для контроля динамических данных |
|
На примере ниже график Шары построен для следующей конфигурации:
- Факт Конкурсы – ось OX;
- Факт Заявки – ось OY;
- Факт Выигравшие заявки – ось OZ;
- Факт Экономия – размер шара;
- Факт Экономия в % – цвет шара;
- Каждый отмеченный элемент левой размерности Дата месяц – шар.
| В текущей версии на графике можно построить не более 500 шаров. |
Настройки графика «Шары»
Нажмите на кнопку Настройки
в окне графики.
Вкладка График является общей для большинства графиков. Подробнее об общих настройках см. в п. Редактирование и настройка графиков.

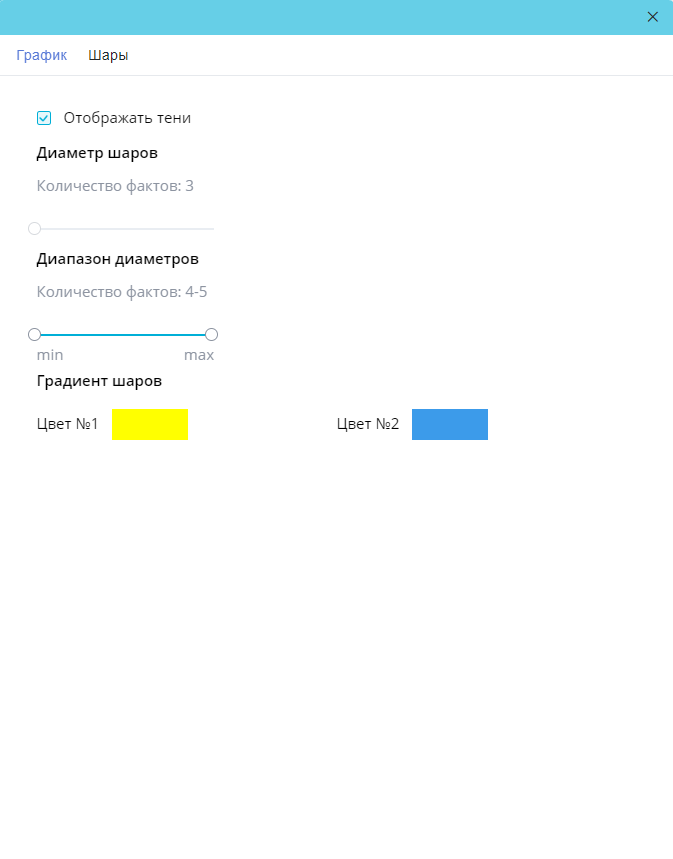

На вкладке Шары можно задать следующие настройки:
|
- Отображать тени. Позволяет показать/скрыть тени от шаров на графике.
- Диаметр шаров. Перемещение ползунка позволяет задать диаметр всех шаров. Параметр доступен только для конфигурации мультисферы с тремя фактами.
- Диапазон диаметров. Перемещение левого и правого ползунков позволяет задать минимальный и максимальный диаметры шаров соответственно. Параметр доступен только для конфигурации мультисферы с четырьмя или пятью фактами.
- Градиент шаров. Позволяет задать градиент шаров, выбрав в полях Цвет №1 и Цвет №2 два цвета, между которыми будет настроен переход. По нажатию на любое из полей открывается окно выбора цвета, где пользователь может переключаться между палитрой и цветовым кругом. Круг Ч/Б и поле ввода HEX-кода для данного графика недоступны. Настройка градиента шаров доступна только для конфигурации мультисферы с пятью фактами.
