Общие сведения

Диаграмма "Водопад" упрощает анализ изменений и вклада различных факторов в итоговый результат, что помогает в понимании причинно-следственных связей и принятии решений.

Компонент представляет собой осевую диаграмму, на которой по оси Y отрезками изображены положительные и отрицательные изменения (дельта-величины) некоторого итогового результата в зависимости от фактора, представленного на оси Х.

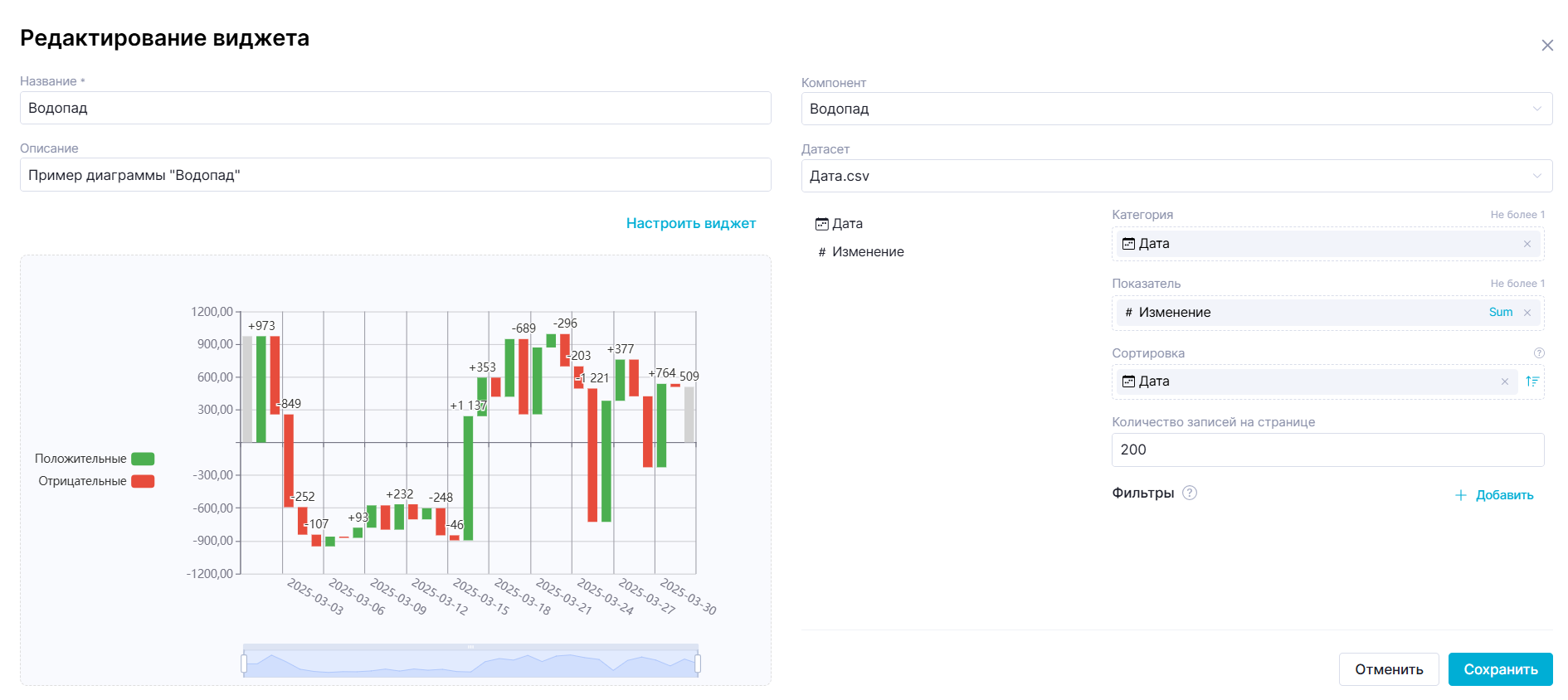

Настройки данных

Компонент предоставляет следующие настройки данных:

• «Категория».
• «Показатель».
• «Сортировка».
• «Количество записей на странице».
• «Фильтры».

Поле «Категория»

В данное поле выносится фактор влияния, данные которого располагаются на оси X. Это может быть колонка датасета типа string или date.

Поле «Показатель»

В данное поле выносится колонка с изменениями показателя, по которым будут визуализироваться изменения в зависимости от фактора влияния. Колонка датасета должна строго иметь тип number.

Поле «Сортировка»

По вынесенным колонкам сортируются строки датасета перед отображением на диаграмме. Порядок следования отсортированных значений – из левого верхнего угла к правому нижнему. Для переключения направления сортировки (по возрастанию/по убыванию) используется кнопка .  Для колонки сортировки также доступны функции агрегации.

Поле «Количество записей на странице»

Значение поля – число N – ограничивает количество отображаемых числовых значений до первых N значений с учетом сортировки. Когда значение поля «0» или не указано, ограничения нет.

Фильтры

Для работы с расширенным фильтром см. раздел Работа с расширенным фильтром.

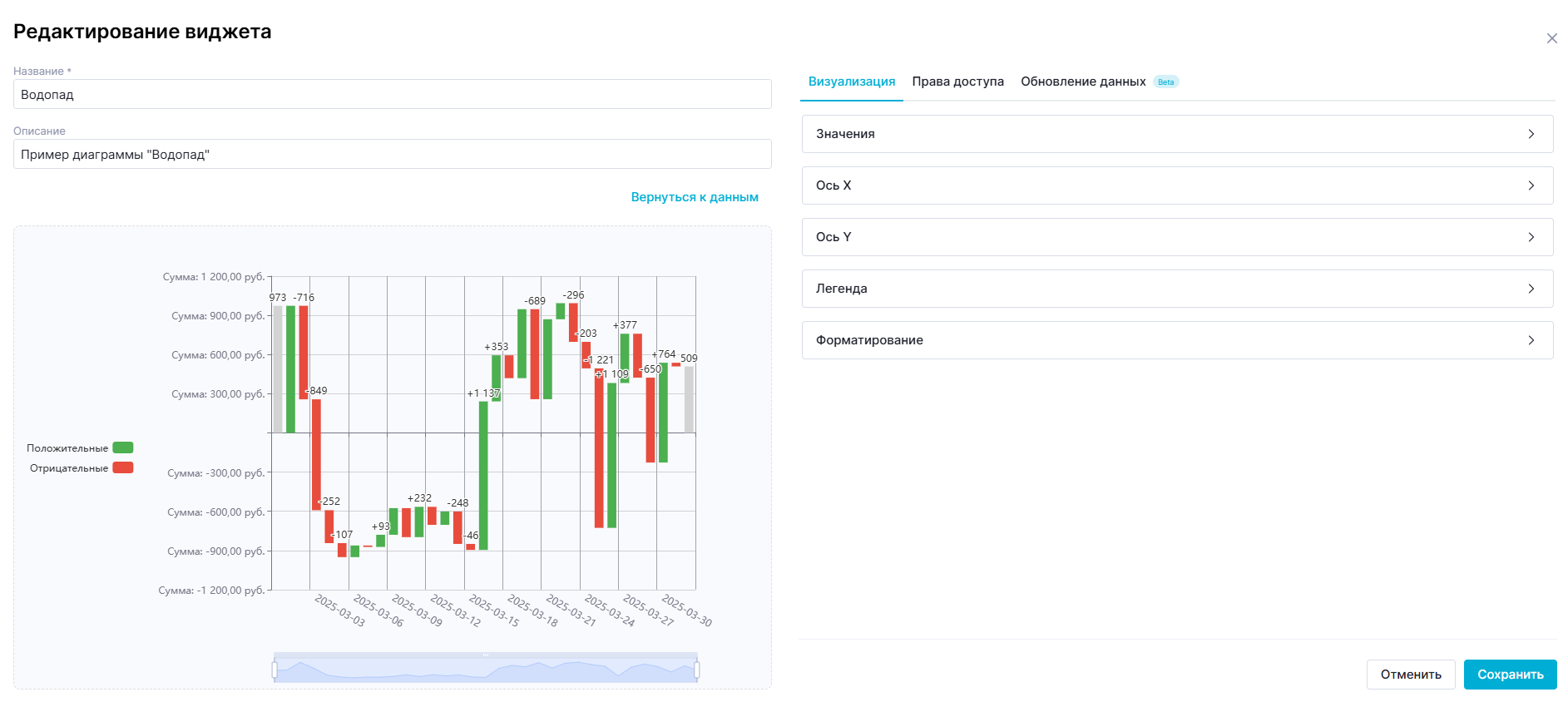

Настройки визуализации

Компонент предлагает следующие параметры настройки:

• «Значения»:
  • «Отображать значения на графиках».
  • «Скрывать пересекающиеся значения».
  • «Положение значений».
• «Ось Х»:
  • «Отображать ось».
  • «Отображать сетку».
  • «Отображать линию оси».
  • «Отображать отметки подписей».
  • «Отображать подписи».
  • «Скрывать подписи, которые не помещаются».
  • «Угол наклона подписей».
  • «Отображать навигатор данных».
• «Ось Y»:
  • «Отображать ось».
  • «Отображать сетку».
  • «Отображать линию оси».
  • «Отображать отметки подписей».
  • «Отображать подписи».
  • «Угол наклона подписей».
• «Легенда»:
  • «Отображать легенду».
  • «Отображать всплывающие подсказки».
  • «Положение легенды».

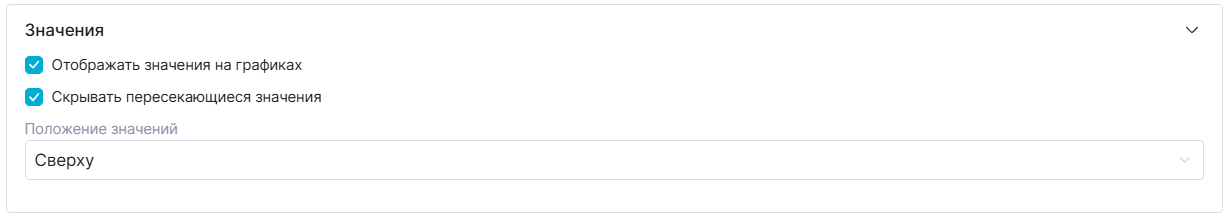

Блок «Значения»

Блок служит для настройки отображения значений поля «Ось Y» на диаграмме.

Блок включает в себя следующие поля и параметры:

• Отображать значения на графиках – отображение значений поля «Ось Y» для столбцов на диаграмме.
• Скрывать пересекающиеся значения – скрытие значения поля «Ось Y», если оно накладывается на значение левее него.
• Положение значений – положение значений поля «Ось Y» относительно столбцов. Варианты:
  • сверху;
  • снизу;
  • по центру;
  • слева;
  • справа.

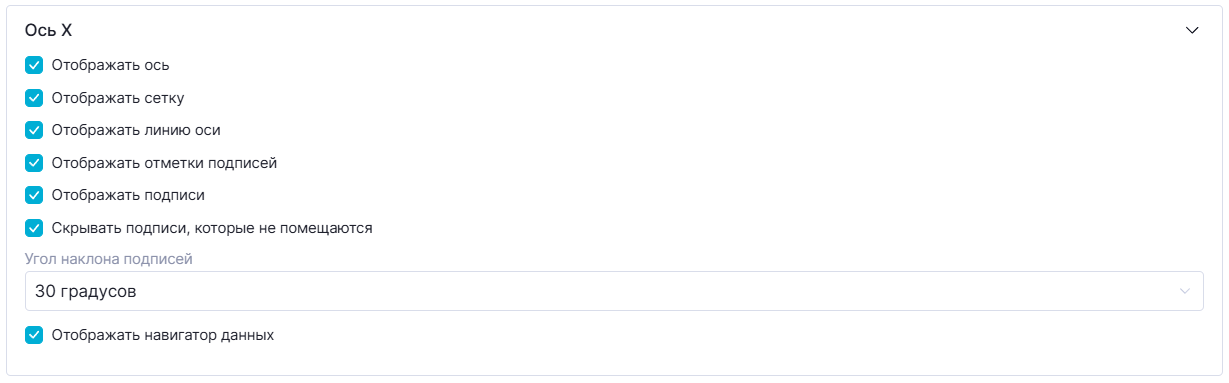

Блок «Ось Х»

Блок служит для настройки отображения соответствующей оси, ее подписей и значений.

Блок включает в себя следующие поля и параметры:

• Отображать ось – отображение оси со значениями и отметками.
• Отображать сетку – отображение вертикальных линий на диаграмме.
• Отображать линию оси – отображение линии оси.
• Отображать отметки подписей – отображение отметок значений на оси.
• Отображать подписи – отображение значений поля «Ось Х» на оси.
• Скрывать подписи, которые не помещаются – скрытие подписи значения поля «Ось Х», если она накладывается на подпись левее.
• Угол наклона подписей – наклон значения поля «Ось Х» относительно оси. Варианты:
  • -90 градусов;
  • -60 градусов;
  • -30 градусов;
  • 0 градусов;
  • 30 градусов;
  • 60 градусов;
  • 90 градусов.
• Отображать навигатор данных – отображение навигатора данных над диаграммой (или под ней, в зависимости от положения легенды).

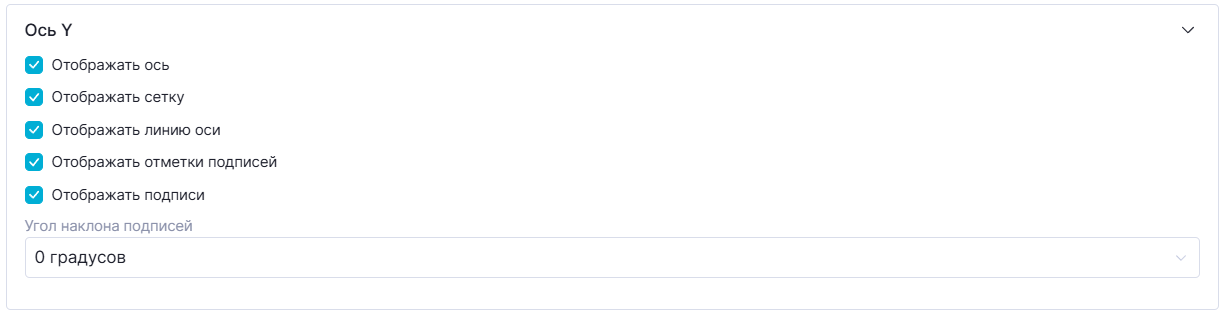

Блок «Ось Y»

Блок служит для настройки отображения соответствующей оси, её подписей и значений.

Блок включает в себя следующие поля и параметры:

• Отображать ось – отображение оси со значениями и отметками.
• Отображать сетку – отображение горизонтальных линий на диаграмме.
• Отображать линию оси – отображение линии оси.
• Отображать отметки подписей – отображение отметок значений на оси.
• Отображать подписи – отображение значений поля «Ось Y» на оси.
• Угол наклона подписей – наклон значения поля «Ось Y» относительно оси. Варианты:
  • -90 градусов;
  • -60 градусов;
  • -30 градусов;
  • 0 градусов;
  • 30 градусов;
  • 60 градусов;
  • 90 градусов.

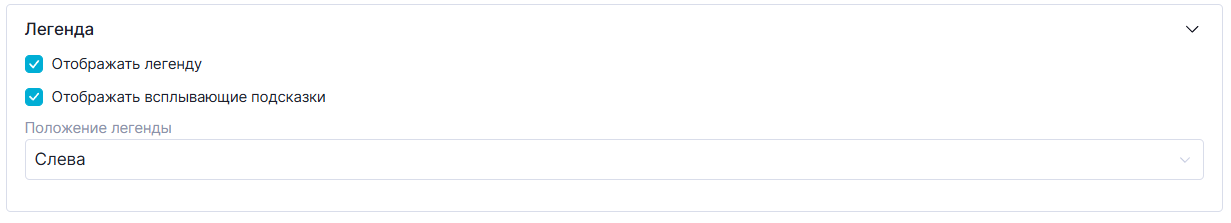

Блок «Легенда»

Блок служит для настройки отображения легенды.

Блок включает в себя следующие поля и параметры:

• Отображать легенду - включает отображение легенды.
• Отображать всплывающие подсказки - включает отображение подсказки при наведении на показатель в легенде.
• Положение легенды – расположение легенды на виджете относительно диаграммы. Варианты:
  • сверху;
  • снизу;
  • слева;
  • справа.

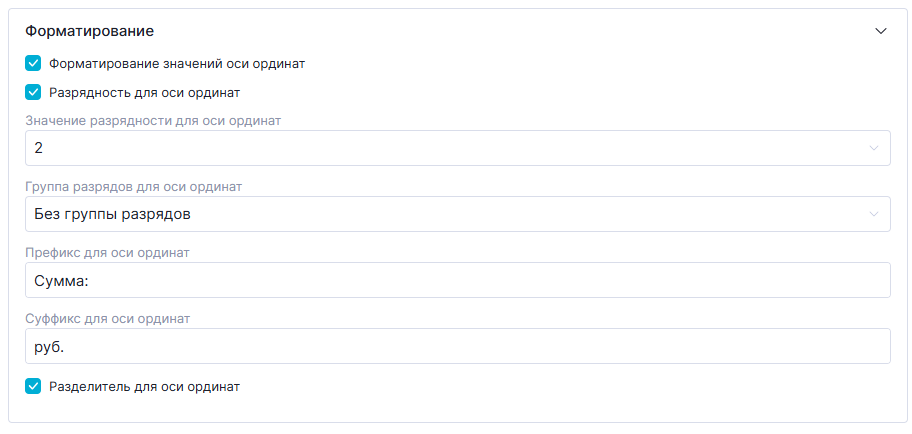

Блок «Форматирование»

Блок служит для настройки форматирования значений по оси Y.

Блок включает в себя следующие поля и параметры:

• Форматирование значений для оси ординат – применение локального форматирования к отображаемым значениям на оси Y.

• Разрядность для оси ординат  – отображение десятичных разрядов.

• Значение разрядности для оси ординат – количество отображаемых десятичных разрядов от 1 до 6, последний разряд округляется.


• Группа разрядов для оси ординат – группировка разрядов на классы. Варианты:
  • без группы разрядов – по умолчанию;
  • тыс. – (деление значений на 1 000). Добавление обязательного суффикса « тыс.» после значения (значение поля «Суффикс для оси» добавляется после);
  • млн – (деление значений на 1 000 000). Добавление обязательного суффикса « млн» после значения (значение поля «Суффикс для оси» добавляется после);
  • млрд – (деление значений на 1 000 000 000). Добавление обязательного суффикса « млрд» после значения (значение поля «Суффикс для оси» добавляется после).
• Префикс для оси ординат  – текст, который следует отображать перед значением.
• Суффикс для оси ординат  – текст, который следует отображать после значения и суффикса группы разрядов, если группа задана.
• Разделитель для оси ординат – разделение групп разрядов пробелами.
