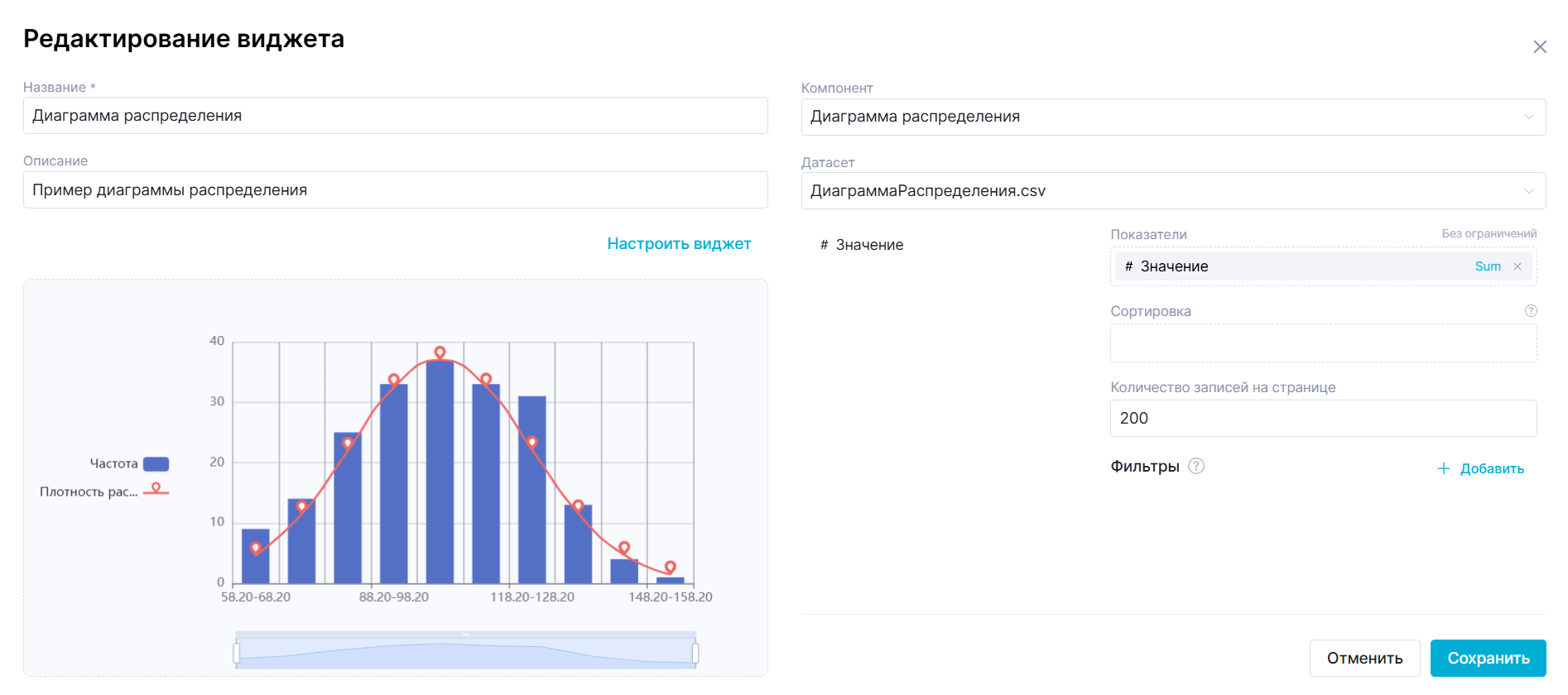

Общие сведения
Компонент предназначен для визуализации плотности распределения данных. Он объединяет в себе:
- Гистограмму (bar chart) – показывает частоту значений в выбранных диапазонах (бинах).
- Кривую нормального распределения (line chart) – позволяет оценить, насколько данные соответствуют нормальному распределению.
Диаграмма полезна для анализа частотности значений и выявления закономерностей в данных.
Настройки данных
Компонент предоставляет следующие настройки данных:
- «Показатели».
- «Сортировка».
- «Количество записей на странице».
Поле «Показатели»
Это поле является обязательным, должно быть единственным и может содержать только данные типа number.
Данные, сгенерированные на основе значений колонки, вынесенной в поле, служат исходной выборкой для расчета характеристик распределения, таких как:
- Среднее значение (для нормального распределения).
- Стандартное отклонение (для нормального распределения).
- Оптимальный размер интервала (binSize) для гистограммы.
Для колонки показателей доступны функции агрегации.
Поле «Сортировка»
По вынесенным колонкам сортируются строки датасета перед отображением на диаграмме. Порядок следования отсортированных значений – из левого верхнего угла к правому нижнему. Для переключения направления сортировки (по возрастанию/по убыванию) используется кнопка
. Для колонки сортировки также доступны функции агрегации.
Поле «Количество записей на странице»
Значение поля – число N – ограничивает количество отображаемых числовых значений до первых N значений с учетом сортировки. Когда значение поля «0» или не указано, ограничения нет.
Фильтры
Для работы с расширенным фильтром см. раздел Работа с расширенным фильтром.
Настройки визуализации
Компонент предлагает следующие параметры настройки:
- «Ось Х»:
- «Отображать сетку».
- «Отображать навигатор данных».
- «Ось Y»:
- «Отображать сетку».
- «Форматирование»:
- «Включить форматирование значений».
- «Количество знаков после запятой».
- «Легенда»:
- «Отображать легенду».
- «Отображать всплывающие подсказки».
- «Положение легенды».
- «Настройка графика “Плотность распределения”».
- «Тип иконки».
- «Размер иконки».
- «Ширина обводки иконки».

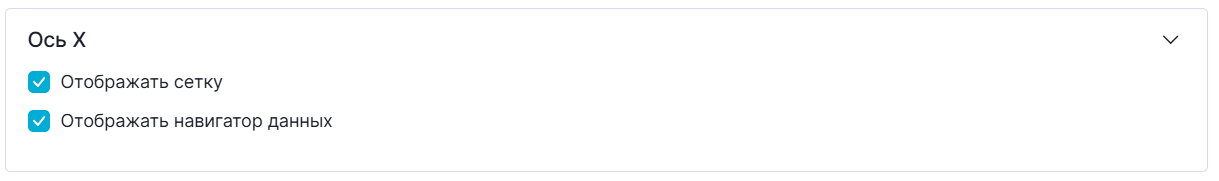

Блок «Ось Х»
Данный блок отвечает за визуальные настройки оси X.
Блок включает в себя следующие поля и параметры:
- Отображать сетку - включить/выключить разделительную линию оси в области сетки.
- Отображать навигатор - активировать навигатор для масштабирования графика.

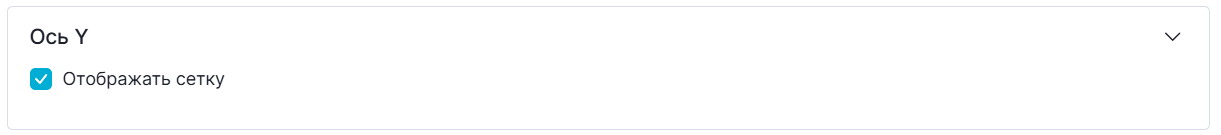

Блок «Ось Y»
Данный блок отвечает за визуальные настройки оси Y.
Блок включает в себя следующие поля и параметры:
- Отображать сетку - включить/выключить разделительную линию оси в области сетки.

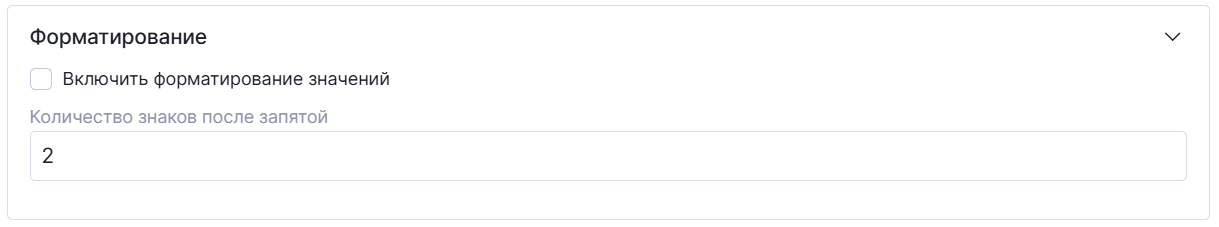

Блок «Форматирование»
Блок отвечает за форматирование значений во всплывающих подсказках.
Блок включает в себя следующие поля и параметры:
- Включить форматирование значений - активирует работу поля «количество знаков после запятой».
- Количество знаков после запятой - определяет, до скольких десятичных знаков будут округляться отображаемые значения.

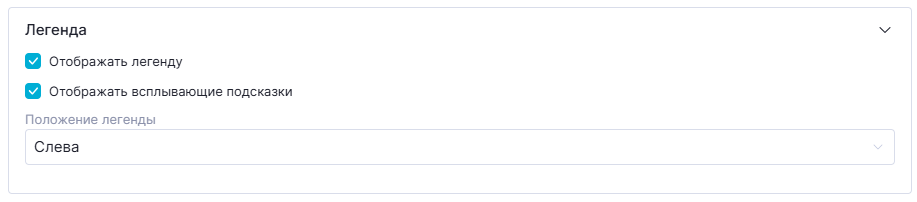

Блок «Легенда»
Блок позволяет задать параметры отображения легенды, её расположение, а также включить всплывающую подсказку.
Блок включает в себя следующие поля и параметры:
- Отображать всплывающие подсказки – включает или отключает отображение всплывающих подсказок над легендой.
- Отображать легенду – включает или отключает отображение легенды.
- Положение легенды – задаёт место отображения легенды. Доступные варианты:
- Сверху
- Снизу
- Слева
- Справа

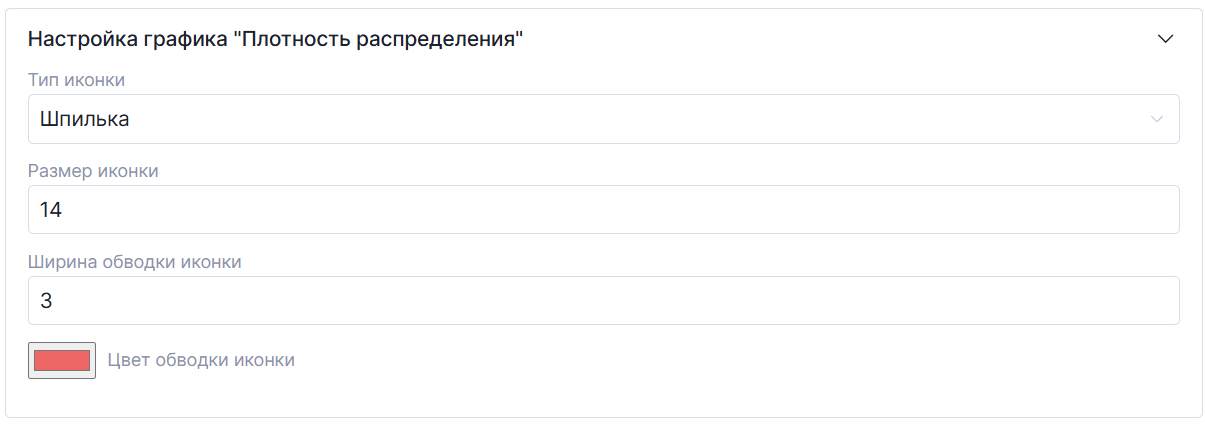

Блок «Настройка графика "Плотность распределения"»
Блок позволяет задать визуальные параметры отображения линии плотности на графике.
Блок включает в себя следующие поля и параметры:
- Тип иконки – выбор формы маркеров, используемых на графике. Доступные варианты:
- Круг
- Квадрат
- Квадрат с закруглёнными углами
- Треугольник
- Ромб
- Шпилька
- Стрелка
- Без иконки
- Размер иконки – определяет размер маркеров. Значение по умолчанию: 10.
- Ширина обводки иконки – задает толщину границы маркеров.
- Цвет обводки иконки – задает цвет границы маркеров.
