Общие сведения

Компонент служит для представления на виджете показателя с возможностью вычисления показателя из выражения с несколькими показателями.

Настройки данных

Компонент предоставляет настройки данных:

  • «Показатель А»;
  • «Показатель В»;
  • «Показатель А1»;
  • «Показатель В1»;
  • «Фильтры».

Поле «Показатель А»

Если поле «Показатель В» пустое, то значение поля «Показатель А» отображается на виджете.

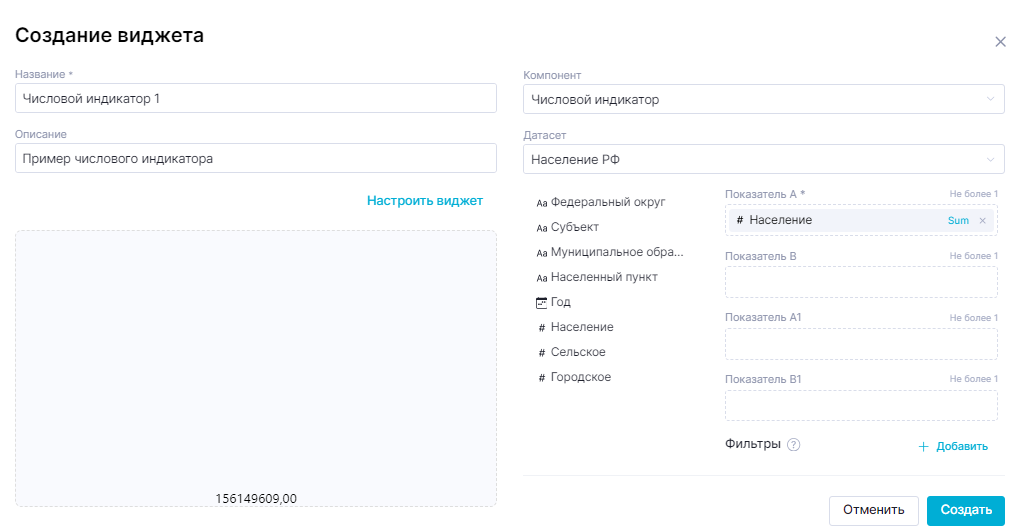

Значение вынесенной в поле колонки можно видеть внизу области предпросмотра (отображение по умолчанию)

Поле «Показатель В»

Когда в поле вынесена колонка датасета, значения полей А и В используются в выражении расчета значения показателя. Рассчитанное значение отображается на виджете. Выражение задается в настройках визуализации.

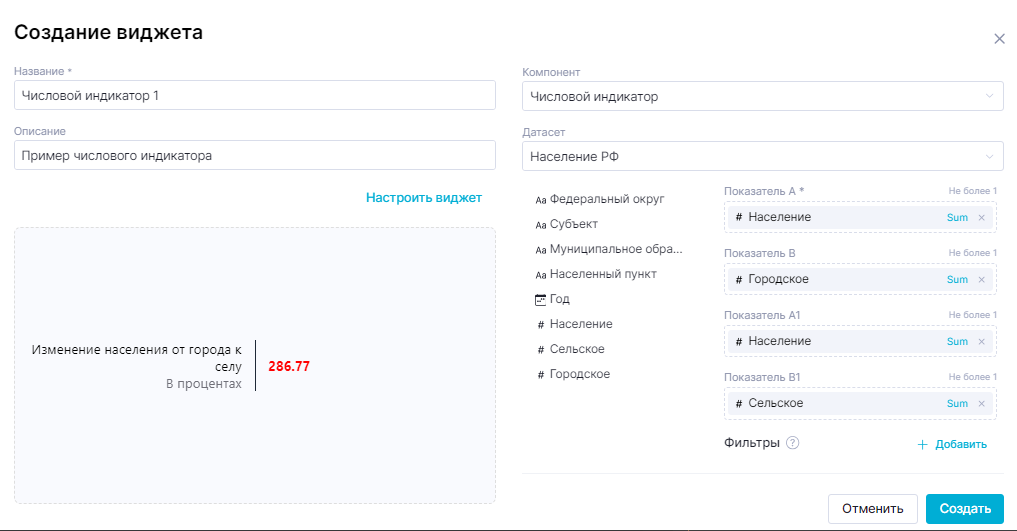

На виджете отображается результат расчета выражения "Изменение в процентах"

Поля «Показатель А1» и «Показатель В1»

Когда в поля «Показатель А, Показатель В, Показатель А1 и Показатель В1» вынесены колонки И выбрано соответствующее выражение расчета значения показателя, значения полей используются в выражении расчета значения показателя аналогично полю «Показатель В».

Фильтры

Для работы с расширенным фильтром см. раздел Работа с расширенным фильтром.

Настройки визуализации

Компонент предоставляет настройки визуализации:

  • «Вариант отображения»;
  • «Показатель» – включает в себя:
    • «Вариант расчета показателя»;
    • «Размер шрифта»;
    • «Начертание»;
    • «Выравнивание»;
    • «Цвет»;
    • «Цветовая дифференциация»;
  • «Наименование» – включает в себя:
    • «Наименование»;
    • «Наименование виджета в теле»;
    • «Размер шрифта»;
    • «Начертание»;
    • «Выравнивание»;
    • «Цвет»;
  • «Описание» – включает в себя:
    • «Описание»;
    • «Описание виджета в теле»;
    • «Размер шрифта»;
    • «Начертание»;
    • «Выравнивание»;
    • «Цвет»;
  • «Форматирование» – включает в себя:
    • «Использовать форматирование датасета»;
    • «Разрядность значений»;
    • «Группа разрядов»;
    • «Префикс»;
    • «Суффикс»;
    • «Разделитель тысяч»;
    • «Отображать значение вместо Null».

Поле «Вариант отображения»

Выбор варианта отображения из списка: вертикальный или горизонтальный.

—

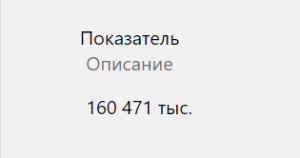

Вертикальное отображение

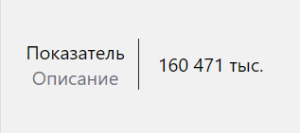

Горизонтальное отображение

Блок «Показатель»

Блок служит для настройки отображения значения показателя.

—

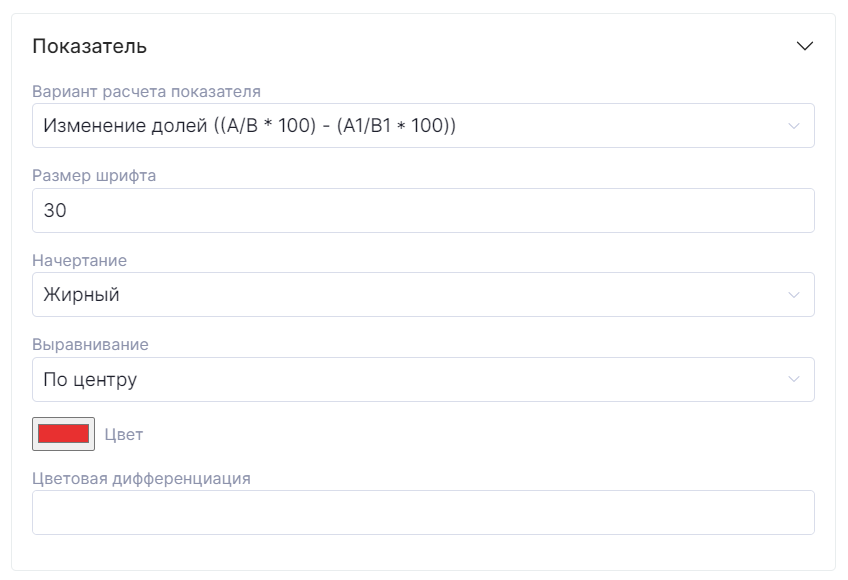

Развернутый блок «Показатель»


Блок включает в себя следующие поля.

  • «Вариант расчета показателя» – выражение для расчета значения показателя с использованием полей «Показатель В», «Показатель А1», «Показатель В1». Применяется, только когда во все соответствующие поля вынесены колонки. Варианты:
    • изменение (А – В);
    • изменение в процентах ((А – В) / В * 100);
    • факт/план ((А / В) * 100);
    • результат деления (А / В);
    • изменение долей ((А / В * 100) – (А1 / В1 * 100));
    • изменение в процентах (расчетный) (((А / В) – (А1 / В1)) / (А1 / В1) * 100);
    • разница результата делений ((А / В) – (А1 / В1)).
  • «Размер шрифта» – прямой ввод размера шрифта.
  • «Начертание» – начертание шрифта. Варианты:
    • жирный;
    • курсив;
    • подчеркнутый;
    • обычный.
  • «Выравнивание» – выравнивание. Варианты:
    • по левому краю;
    • по центру;
    • по правому краю.
  • «Цвет» – выбор на палитре или прямой ввод RGB-цвета шрифта. Настройка игнорируется, если задана настройка «Цветовая дифференциация» (см. ниже).

  • «Цветовая дифференциация» – прямой ввод конфигурации дифференциации цвета отображаемого значения показателя в зависимости от значения показателя, в формате JSON.

    Обратите внимание!

    Если введенный в поле текст не соответствует формату JSON, значение показателя отображается черным цветом.

    Цветовая дифференциация конфигурируется пятью параметрами:

    • from – левая граница множества значений;
    • before – правая граница множества значений;
    • color – цвет отображаемого значения показателя в HEX;
    • fromParam – определяет включение левого значения множества в диапазон;

    • beforeParam – определяет включение правого значения множества в диапазон.

      Пример конфигурации цветовой дифференциации
      [{"from": 0, "before": 50, "color": "#ff0000", "fromParam": "strong", "beforeParam": "strong"}, {"from": 51, "before": 75, "color": "#ffff00", "fromParam": "soft", "beforeParam": "strong"}, {"from": 75, "before": 100, "color": "#008000", "fromParam": "soft", "beforeParam": "strong"}]

Блок «Наименование»

Блок служит для настройки отображения наименования показателя.

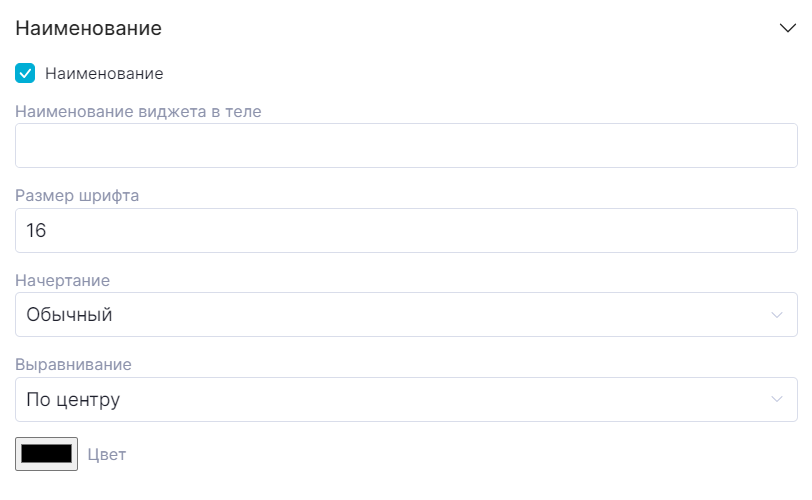

Развернутый блок «Наименование»


Блок включает в себя следующие поля.

  • «Наименование» – отображение наименования показателя.
  • «Наименование виджета в теле» – прямой ввод отображаемого наименования.
  • «Размер шрифта» – прямой ввод размера шрифта.
  • «Начертание» – начертание шрифта. Варианты:
    • жирный;
    • курсив;
    • подчеркнутый;
    • обычный.
  • «Выравнивание» – выравнивание. Варианты:
    • по левому краю;
    • по центру;
    • по правому краю.
  • «Цвет» – выбор на палитре или прямой ввод RGB-цвета шрифта.

Блок «Описание»

Блок служит для настройки отображения описания показателя. Назначение полей блока аналогично соответствующим полям в блоке «Наименование».

Блок «Форматирование»

Блок служит для форматирования отображаемого значения показателя, аналогично настройкам форматирования колонки с типом данных «Число» в датасете.

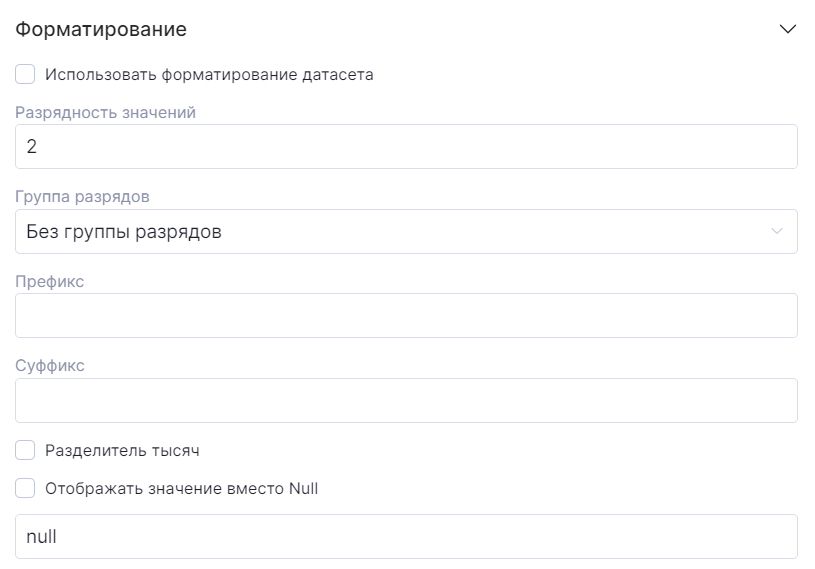

Развернутый блок «Форматирование»


Блок включает в себя следующие поля.

  • «Использовать форматирование датасета» – управляет применением для форматирования отображаемого значения настройки форматирования для колонки датасета. Применяется, только когда в поле «Показатель А» вынесена колонка с типом данных «Число» И не используется расчет показателя.

    Обратите внимание!

    Следующие поля не отображаются, когда параметр «Использовать форматирование датасета» включен.
  • «Разрядность» – управляет отображением разрядности десятичных значений. Позволяет задавать количество отображаемых десятичных разрядов от 0 до 6, при этом последний десятичный разряд округляется.
  • «Группа разрядов» – выбор из списка варианта группировки разрядов:
    • без группы разрядов – по умолчанию;
    • тыс. – (деление значений на 1 000). Добавление обязательного суффикса « тыс.» после значения (значение поля «Суффикс» добавляется после);
    • млн – (деление значений на 1 000 000). Добавление обязательного суффикса « млн» после значения (значение поля «Суффикс» добавляется после);
    • млрд – (деление значений на 1 000 000 000). Добавление обязательного суффикса « млрд» после значения (значение поля «Суффикс» добавляется после);
  • «Префикс» – текст, который следует отображать перед значением.
  • «Суффикс» – текст, который следует отображать после значения и суффикса группы разрядов, если задана.
  • «Разделитель тысяч» – разделение групп разрядов пробелами.
  • «Отображать значение вместо Null» – текст, который следует отображать для ячейки без значения.
