Раздел "SVG-объекты" предназначен для добавления SVG-объектов, а также редактирования и удаления существующих доступных SVG-объектов.

Чтобы открыть раздел, нажмите на панели навигации кнопку " SVG-объекты".

Создание SVG-объекта

Для добавления SVG-объекта необходимо нажать на кнопку "Добавить" в реестре SVG-объектов.

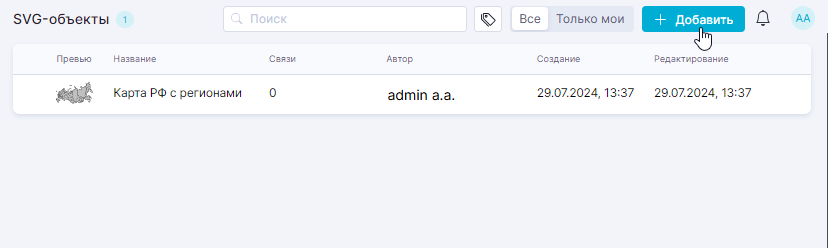

Реестр SVG-объектов


После нажатия открывается окно создания и настройки SVG-объекта:



Добавить SVG-объект


Перед настройкой компонента необходимо его загрузить, для этого необходимо нажать на кнопку "Загрузить". Необходимо выбрать файл формата SVG. После выбора появится визуальное отображение компонента:



Загрузка файла


После выбора компонента появляется визуальное отображение, а внизу, в области загрузки, отображается вес объекта в Кб/Мб.

Для замены SVG-файла нажмите на кнопку .

Для удаления файла нажмите на кнопку .

Настройка SVG-объекта


Блок настройки состоит из следующих параметров:

  • Поле "Название";
    Данное поле предназначено для ввода названия для SVG-объекта.

  • Поле "Значения выбранной области";
    Данное поле предназначено для ввода значений, в дальнейшем значения данной области будут использованы для сопоставления с данными датасета.

  • Выпадающий список "Датасет";
    Данное поле предназначено для выбора датасета. После нажатия на выпадает список с ранее созданными датасетами. Необходимо выбрать датасет для визуализации данных на компоненте.

  • Выпадающий список "Колонка".
    Данное поле предназначено для выбора колонки. После загрузки датасета формируется список колонок. Необходимо выбрать колонку для визуализации данных на компоненте.

Сохранение SVG-объекта

После заполнения полей в окне добавления SVG-объекта необходимо нажать кнопку "Создать".
Для закрытия окна добавления SVG-объекта следует нажать кнопку "Отменить", в правом нижнем углу слева от кнопки "Создать".
