Общие сведения

Компонент служит для представления на виджете географических координат в виде точек или полигонов на карте Яндекс.Карты.

API-ключ

Для использования компонента необходимо получить валидный незаблокированный ключ Yandex API, в противном случае система не даст построить компонент. Базовый компонент "Яндекс Карта" поставляется без API-ключа.

API-ключ задается в конфигурационном файле сервиса storage параметром YANDEX_MAPS_API_KEY. Подробнее см. Руководство администратора Polymatica Dashboards TN → Параметры конфигурации.

Для пользовательских компонентов на базе компонента "Яндекс Карта" ключ также задается заменой строки API_KEY в файле bundle.js. Это не отменяет необходимости задания ключа в конфигурационном файле сервиса storage.

При попытке построить виджет на базе подложки "Яндекс Карта" система проверяет наличие API-ключа по следующей схеме:

Ключ задан в компонентеКлюч задан в конфигурационном файлеРезультат
дадаприменяется API-ключ из конфигурационного файла
данетошибка, API-ключ не задан
нетдаприменяется API-ключ из конфигурационного файла
нетнетошибка, API-ключ не задан

Если ключ не задан, вместо карты в области предварительного просмотра в окне создания виджета отображается заглушка:


API-ключ заблокирован или задан некорректно

Виджет с заглушкой можно сохранить, но при просмотре проекта система будет постоянно выводить предупреждение об отсутствии API-ключа.

Если в конфигурационном файле задан валидный ключ, в окне редактирования виджета отображается подложка "Яндекс Карты" с возможностью редактирования настроек.

Настройки данных

Компонент предоставляет настройки данных:

  • «Слои»;
  • «Точки»/«Полигоны»;
  • «Показатель»;
  • «Цветовая идентификация»;
  • «Сортировка»;
  • «Количество записей на странице»;
  • «Локальные фильтры».

Блок «Слои»

Подложка карты может содержать слои двух видов: с маркерами и с полигонами. Слои добавляются в выпадающий список нажатием на кнопку . Для каждого слоя устанавливаются свои настройки данных. Кнопка , всплывающая по наведению на название слоя, позволяет удалить либо переименовать слой.

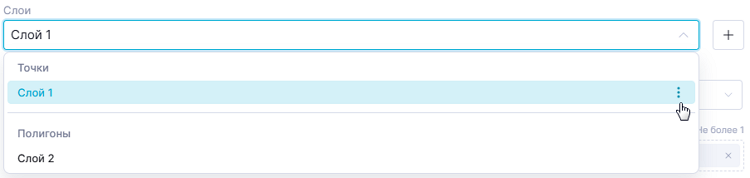

Слои виджета Яндекс Карта

Поле «Точки»

Отображается, если выбран слой типа "Точки". Должно содержать колонку датасета с координатами точек на карте, которые должны быть отмечены маркерами.

Формат геоточки в датасете: [67.510787,64.068753] (широта/долгота)


Слой с геоточками


Поле «Полигоны»

Отображается, если выбран слой типа "Полигоны". Должно содержать колонку датасета с координатами области на карте, которую нужно очертить полигоном.

Формат полигона в датасете (широта и долгота каждого угла полигона)

[[[59.085189, 34.721699], [59.097809, 34.779386], [59.127616, 34.803738], [59.127354, 34.835685], [59.215322, 34.867008], [59.212929, 34.926563], [59.226582, 34.920559], [59.224458, 34.977233], [59.246713, 35.002034], [59.254317, 35.038809], [59.246121, 35.101696], [59.258515, 35.179079], [59.288633, 35.19338], [59.3011, 35.246284], [59.304771, 35.37358], [59.313039, 35.379208], [59.314886, 35.359331], [59.323079, 35.371455], [59.314502, 35.380274], [59.328489, 35.391203], [59.335393, 35.306918], [59.369743, 35.312332], [59.357946, 35.352461], [59.405352, 35.430405], [59.408808, 35.463836], [59.408426, 35.429225], [59.429809, 35.430198], [59.42842, 35.39209], [59.448987, 35.410708], [59.47822, 35.378553], [59.477874, 35.344882], [59.492771, 35.312033], [59.523229, 35.314082], [59.504239, 35.509469], [59.521393, 35.491109], [59.518501, 35.454162], [59.531006, 35.410426], [59.546135, 35.464659], [59.54291, 35.500772], [59.655879, 35.503304], [59.617458, 35.609843], [59.718165, 35.624843], [59.701326, 35.562383], [59.710002, 35.549216], [59.703952, 35.469914], [59.714064, 35.428256], [59.743553, 35.402597], [59.86389, 35.37746], [59.920051, 35.419561], [59.927681, 35.476135], [59.981482, 35.475338], [59.979205, 35.325927], [59.998003, 35.325007], [59.997583, 35.289123], [60.016499, 35.284578], [60.019885, 35.141029], [60.045144, 35.145117], [60.06946, 35.215722], [60.116129, 35.204875], [60.158088, 35.167304], [60.2026, 35.190899], [60.248359, 35.194602], [60.253897, 35.179135], [60.290189, 35.24466], [60.332969, 35.258621], [60.336726, 35.280745], [60.603737, 35.301477], [60.608788, 35.27324], [60.635258, 35.283927], [60.690048, 35.261002], [60.698165, 35.21025], [60.731028, 35.239385], [60.750329, 35.185768], [60.768081, 35.17711], [60.798634, 35.202238], [60.801735, 35.237517], [60.845827, 35.264702], [60.860533, 35.363153], [60.85336, 35.397122], [60.85946, 35.472837], [60.892852, 35.523196], [60.914338, 35.526341], [61.000305, 35.702047], [61.20745, 35.721419], [61.411386, 36.502508], [61.424457, 36.517638], [61.432081, 36.500639], [61.534368, 36.587368], [61.553903, 36.689535], [61.533217, 36.86434], [61.55585, 36.880679], [61.603711, 37.022812], [61.590299, 37.024314], [61.592058, 37.046501], [61.542153, 37.163439], [61.537121, 37.283954], [61.496814, 37.287548], [61.499121, 37.426741], [61.514802, 37.490855], [61.525102, 37.686906], [61.51788, 37.781878], [61.476937, 37.808682], [61.436188, 37.787862], [61.417838, 37.822093], [61.385916, 37.797888], [61.367327, 37.814961], [61.350656, 37.871934], [61.280996, 37.851321], [61.251992, 37.941237], [61.217294, 37.934322], [61.213687, 38.001414], [61.137578, 37.990202], [61.137896, 38.044174], [61.155636, 38.09909], [61.131894, 38.177038], [61.110432, 38.198867], [61.099714, 38.177226], [61.064412, 38.21228], [61.068294, 38.269264], [61.054077, 38.267756], [61.027132, 38.191519], [60.976951, 38.214059], [60.984643, 38.179162], [60.931892, 38.216488], [60.914801, 38.252623], [60.917449, 38.306047], [60.905915, 38.32468], [60.915335, 38.368184], [60.876816, 38.406673], [60.806762, 38.405145], [60.797637, 38.585303], [60.780096, 38.578195], [60.774239, 38.598806], [60.761744, 38.589075], [60.745663, 38.615972], [60.717243, 38.620476], [60.709003, 38.805657], [60.734216, 38.812273], [60.767062, 38.875083], [60.770279, 38.902506], [60.759095, 38.907334], [60.765095, 38.95978], [60.722101, 39.011855], [60.680761, 39.142343], [60.639456, 39.185048], [60.656312, 39.197834], [60.695813, 39.1594], [60.722602, 39.193343], [60.710194, 39.261588], [60.720983, 39.286687], [60.708363, 39.323967], [60.68963, 39.335254], [60.686192, 39.375081], [60.697596, 39.381059], [60.69199, 39.418243], [60.722785, 39.592313], [60.751154, 39.647685], [60.726622, 39.655084], [60.719103, 39.682527], [60.741891, 39.762016], [60.733951, 39.787262], [60.654706, 39.884497], [60.646959, 40.013807], [60.670144, 40.027108], [60.674027, 40.052394], [60.671765, 40.188053], [60.694518, 40.195731], [60.680073, 40.283971], [60.699918, 40.335062], [60.721416, 40.339658], [60.78426, 40.429891], [60.719875, 40.587565], [60.729857, 40.655429], [60.74057, 40.648895], [60.781923, 40.720627], [60.776438, 40.770505], [60.738953, 40.75368], [60.73486, 40.79228], [60.716218, 40.783763], [60.70256, 40.823744], [60.71004, 40.843395], [60.704407, 40.901469], [60.684689, 40.893303], [60.666041, 41.087108], [60.647175, 41.079983], [60.6358, 41.143527], [60.668479, 41.310585], [60.640906, 41.361555], [60.710136, 41.348326], [60.81827, 41.424742], [60.839802, 41.383008], [60.854473, 41.383247], [60.895565, 41.499546], [60.89982, 41.567697], [60.890952, 41.579092], [60.890365, 41.639689], [60.866949, 41.651632], [60.858911, 41.729152], [60.870987, 41.724395], [60.882809, 41.779006], [60.876245, 41.790932], [60.89338, 41.795801], [60.885337, 41.813622], [60.887755, 41.819334], [60.896169, 41.79636], [60.902577, 41.82201], [60.902208, 41.793757], [60.916729, 41.826047], [60.910157, 41.885865], [60.897063, 41.905639], [60.916222, 41.93058], [60.914672, 41.953167], [60.869868, 41.957113], [60.868163, 41.932358], [60.843635, 41.926441], [60.835164, 42.094543], [60.843412, 42.133254], [60.822514, 42.11949], [60.811311, 42.133249], [60.811423, 42.167101], [60.801639, 42.154532], [60.787243, 42.17504], [60.791006, 42.226162], [60.768722, 42.375981], [60.769264, 42.433525], [60.787388, 42.458398], [60.784882, 42.498559], [60.797756, 42.508217], [60.7989, 42.534584], [60.767768, 42.524035], [60.773904, 42.572019], [60.800089, 42.564736], [60.800843, 42.546376], [60.779873, 42.550196], [60.79932, 42.537706], [60.811098, 42.56566], [60.839035, 42.571016], [60.843495, 42.616901], [60.865385, 42.611096], [60.888843, 42.659736], [60.846183, 42.80119], [60.8572, 42.802067], [60.855376, 42.829828], [60.832454, 42.888321], [60.821808, 42.883505], [60.81404, 42.920745], [60.785512, 42.91295], [60.78367, 42.949974], [60.760667, 42.983519], [60.729877, 42.977352], [60.744703, 43.068806], [60.782636, 43.094223], [60.811689, 43.152143], [60.796717, 43.158767], [60.806842, 43.205499], [60.793274, 43.250753], [60.765963, 43.524044], [60.858365, 43.544901], [60.871418, 43.656977], [60.895509, 43.680434], [60.881277, 43.733895], [60.897064, 43.764776], [60.914292, 43.731891], [60.935249, 43.766144], [60.943704, 43.75275], [61.039684, 43.784393], [61.047187, 43.844155], [61.036543, 43.898129], [61.058389, 43.954071], [61.061582, 44.181744], [60.964599, 44.156672], [60.891814, 45.247052], [61.195105, 45.337788], [61.162106, 45.808224], [61.011669, 45.760786], [60.975107, 46.307364], [61.002637, 46.317862], [60.996562, 46.350216], [61.019394, 46.418047], [61.004331, 46.465144], [61.0405, 46.484196], [61.045374, 46.514416], [61.034033, 46.558895], [60.982231, 46.544265], [60.96708, 46.80774], [60.925986, 46.786487], [60.885509, 46.813581], [60.881811, 46.898652], [60.860727, 46.918203], [60.8516, 47.073526], [60.72415, 47.029828], [60.723992, 46.983738], [60.708828, 47.007982], [60.692421, 46.974927], [60.668222, 47.005539], [60.652579, 46.995193], [60.652489, 46.960701], [60.628796, 46.965611], [60.644952, 46.975192], [60.636605, 47.006657], [60.575377, 46.995361], [60.573868, 47.018321], [60.55799, 47.00312], [60.555663, 47.03521], [60.543425, 47.032221], [60.551993, 46.979733], [60.531544, 46.953115], [60.514202, 46.876022], [60.460391, 46.90177], [60.433783, 46.839962], [60.415453, 46.875414], [60.387518, 46.77818], [60.361787, 46.770169], [60.359018, 46.84727], [60.325013, 46.795518], [60.297806, 46.817333], [60.234637, 46.75832], [60.263704, 46.636601], [60.26151, 46.551282], [60.243343, 46.478087], [60.269775, 46.416512], [60.263913, 46.390479], [60.24682, 46.384849], [60.24247, 46.316747], [60.254041, 46.282808], [60.237673, 46.263622], [60.228652, 46.294779], [60.217669, 46.290427], [60.207797, 46.340606], [60.166414, 46.327175], [60.161696, 46.359002], [60.132404, 46.378705], [60.111174, 46.353454], [60.102137, 46.399623], [60.112851, 46.472372], [60.09065, 46.519273], [60.082063, 46.58669], [60.064118, 46.607274], [60.062748, 46.624715], [60.084979, 46.651015], [60.062778, 46.664811], [60.072792, 46.679713], [60.072878, 46.740685], [60.066588, 46.763839], [60.046536, 46.75155], [60.040884, 46.769018], [60.063457, 46.781301], [60.055576, 46.832822], [60.069492, 46.822696], [60.076216, 46.889976], [60.102217, 46.883618], [60.12404, 46.920084], [60.126591, 47.033641], [59.766273, 46.920926], [59.750508, 47.160132], [59.598585, 47.117224], [59.625175, 46.795873], [59.592333, 46.791684], [59.599821, 46.723053], [59.591951, 46.71096], [59.600771, 46.695441], [59.619008, 46.407829], [59.504997, 46.375657], [59.501246, 46.400388], [59.344673, 46.367826], [59.353639, 46.16318], [59.313, 46.162602], [59.324767, 46.021214], [59.170715, 45.981956], [59.189202, 45.718047], [59.200019, 45.690817], [59.19086, 45.693908], [59.19778, 45.609955], [59.175159, 45.606739], [59.178463, 45.577312], [59.200678, 45.572512], [59.217475, 45.339677], [59.184083, 45.333887], [59.199765, 45.0559], [59.12269, 45.039435], [59.159884, 44.4088], [59.131654, 44.354028], [59.173211, 44.288806], [59.1705, 44.191952], [59.225311, 44.212121], [59.24118, 44.168529], [59.23556, 44.086958], [59.2034, 43.97179], [59.239498, 43.900812], [59.242625, 43.804482], [59.268935, 43.756669], [59.258906, 43.74257], [59.260065, 43.696998], [59.234426, 43.670929], [59.234134, 43.608927], [59.212204, 43.638268], [59.188354, 43.609128], [59.174562, 43.551389], [59.192343, 43.519218], [59.217113, 43.555648], [59.239913, 43.531155], [59.256245, 43.543785], [59.259304, 43.508034], [59.305625, 43.50452], [59.280061, 43.36351], [59.26566, 43.339021], [59.207996, 43.381305], [59.193691, 43.344264], [59.242789, 43.283769], [59.247241, 43.265508], [59.22727, 43.241483], [59.234919, 43.208849], [59.268633, 43.167554], [59.269036, 43.143322], [59.293078, 43.139214], [59.248747, 43.142135], [59.250583, 43.083296], [59.233326, 43.087305], [59.202785, 43.027828], [59.213556, 42.998175], [59.191256, 42.961675], [59.189253, 42.914415], [59.200045, 42.908594], [59.160504, 42.866535], [59.177743, 42.863215], [59.185204, 42.822373], [59.172523, 42.79428], [59.216941, 42.754738], [59.229942, 42.710707], [59.223693, 42.690706], [59.265201, 42.654466], [59.27187, 42.677723], [59.301101, 42.651113], [59.314003, 42.669782], [59.32927, 42.638077], [59.331083, 42.558514], [59.319932, 42.559282], [59.327932, 42.524778], [59.336013, 42.550008], [59.337641, 42.511018], [59.32039, 42.508978], [59.304679, 42.348925], [59.258509, 42.314439], [59.261733, 42.281302], [59.271036, 42.292976], [59.291288, 42.273206], [59.299996, 42.233831], [59.327956, 42.201859], [59.404479, 42.218527], [59.41291, 42.120704], [59.431971, 42.085443], [59.42863, 42.034933], [59.389675, 41.985644], [59.281797, 41.962737], [59.277622, 41.937404], [59.300434, 41.882215], [59.297581, 41.878353], [59.244736, 42.013471], [59.249333, 42.098631], [59.152996, 42.090783], [59.150319, 42.047686], [59.135939, 42.038867], [59.123451, 42.059628], [59.1044, 42.003001], [59.120929, 41.958198], [59.102369, 41.926209], [59.077889, 41.949257], [59.077019, 41.883698], [59.098858, 41.840334], [59.109156, 41.727023], [59.082635, 41.705925], [59.069645, 41.614514], [59.044181, 41.574023], [59.042594, 41.522472], [59.018541, 41.528725], [58.989971, 41.407312], [58.952035, 41.347663], [58.980197, 41.333982], [58.991407, 41.267841], [58.96167, 41.227], [58.954775, 41.187759], [58.894927, 41.182027], [58.884368, 41.224549], [58.898546, 41.259785], [58.885901, 41.270489], [58.835899, 41.251252], [58.851045, 41.245064], [58.848759, 41.201166], [58.818844, 41.221653], [58.799497, 41.154361], [58.73941, 41.232209], [58.713211, 41.223297], [58.712167, 41.1886], [58.664766, 41.171151], [58.651878, 41.09829], [58.605933, 41.052054], [58.596537, 40.99083], [58.584813, 40.999135], [58.577831, 40.959535], [58.588785, 40.931627], [58.573545, 40.910144], [58.591555, 40.877052], [58.574914, 40.836969], [58.589998, 40.811311], [58.583751, 40.720109], [58.596532, 40.668236], [58.5681, 40.535458], [58.542789, 40.497307], [58.550329, 40.463645], [58.538297, 40.468806], [58.540418, 40.392235], [58.554906, 40.345475], [58.534407, 40.318781], [58.551918, 40.26441], [58.549635, 40.205009], [58.578616, 40.160767], [58.579775, 40.125689], [58.602266, 40.081416], [58.623305, 40.089434], [58.626845, 40.135177], [58.641555, 40.129853], [58.661574, 40.100015], [58.650915, 40.078772], [58.657816, 40.047683], [58.679555, 40.055181], [58.677336, 40.038322], [58.718906, 40.013948], [58.742671, 40.020908], [58.739119, 39.972775], [58.758918, 39.954123], [58.753393, 39.871344], [58.837768, 39.795085], [58.834276, 39.738979], [58.820171, 39.719847], [58.838637, 39.712193], [58.900875, 39.604726], [58.875633, 39.571351], [58.882112, 39.454156], [58.90598, 39.429486], [58.896821, 39.430196], [58.883139, 39.377157], [58.910599, 39.369434], [58.916659, 39.329134], [58.926195, 39.334386], [58.918513, 39.264743], [58.90562, 39.27289], [58.894281, 39.242067], [58.919301, 39.230114], [58.951597, 39.123946], [58.933706, 39.087678], [58.927914, 39.02142], [58.952453, 38.985715], [58.945065, 38.945306], [58.906813, 38.945857], [58.906523, 38.925725], [58.896112, 38.925949], [58.890074, 38.959518], [58.860324, 38.992401], [58.855975, 39.03662], [58.831435, 39.004392], [58.806893, 38.922082], [58.7948, 38.939231], [58.778891, 38.915864], [58.733092, 38.922565], [58.753708, 38.720338], [58.748188, 38.69164], [58.732188, 38.70294], [58.727908, 38.684271], [58.758098, 38.662661], [58.751296, 38.650887], [58.772917, 38.557987], [58.765017, 38.546225], [58.750826, 38.565548], [58.700576, 38.487477], [58.73036, 38.061759], [58.706962, 37.982752], [58.687477, 38.02229], [58.678534, 37.954898], [58.66386, 37.970972], [58.649005, 37.930892], [58.611043, 37.897742], [58.610425, 37.864011], [58.630433, 37.834271], [58.625841, 37.712709], [58.571278, 37.698639], [58.553595, 37.715919], [58.481849, 37.623841], [58.5125, 37.586242], [58.52256, 37.534182], [58.554058, 37.511619], [58.585818, 37.412108], [58.650201, 37.360926], [58.648278, 37.28511], [58.69741, 37.318034], [58.681682, 37.27594], [58.697319, 37.274143], [58.715993, 37.23197], [58.735674, 37.23988], [58.749835, 37.199044], [58.823824, 37.188876], [58.835226, 37.135567], [58.860815, 37.109304], [58.863187, 37.066642], [58.838154, 37.040643], [58.829794, 36.956316], [58.840357, 36.862334], [58.811384, 36.812127], [58.812905, 36.7881], [58.794219, 36.781186], [58.805732, 36.770556], [58.806494, 36.751185], [58.741351, 36.828825], [58.714731, 36.778189], [58.718618, 36.719207], [58.715611, 36.690549], [58.698197, 36.690794], [58.702729, 36.663225], [58.618766, 36.629342], [58.626394, 36.58755], [58.600365, 36.585169], [58.600384, 36.528078], [58.58172, 36.508819], [58.559633, 36.551411], [58.515772, 36.503741], [58.529584, 36.468385], [58.51162, 36.433759], [58.521962, 36.390305], [58.477617, 36.351228], [58.520649, 36.271028], [58.519948, 36.242311], [58.501338, 36.220059], [58.511846, 36.182929], [58.532828, 36.176905], [58.535048, 36.200914], [58.600799, 36.229223], [58.61887, 36.199491], [58.610274, 36.1404], [58.62479, 36.130269], [58.633106, 36.153585], [58.672679, 36.116177], [58.722019, 36.109084], [58.720268, 36.066664], [58.710929, 36.065394], [58.727283, 36.019643], [58.703953, 35.995526], [58.720279, 35.995963], [58.722724, 35.964942], [58.732123, 35.996476], [58.732737, 35.925372], [58.736528, 35.967566], [58.749429, 35.975304], [58.758471, 35.902196], [58.742772, 35.869904], [58.757936, 35.837247], [58.753757, 35.784707], [58.780566, 35.752425], [58.823296, 35.744421], [58.826096, 35.77871], [58.812414, 35.799362], [58.80966, 35.825977], [58.84266, 35.75564], [58.841301, 35.711997], [58.818485, 35.724673], [58.810575, 35.581036], [58.847204, 35.554447], [58.838772, 35.501106], [58.861027, 35.462997], [58.848091, 35.438414], [58.844432, 35.347346], [58.826136, 35.365768], [58.798765, 35.299122], [58.767678, 35.281679], [58.785988, 35.278796], [58.781436, 35.246675], [58.797397, 35.239983], [58.790367, 35.224825], [58.816078, 35.245384], [58.829677, 35.22658], [58.816153, 35.129447], [58.886009, 35.138048], [58.918119, 35.198459], [58.944651, 35.185715], [58.950959, 35.126945], [58.926548, 35.069926], [58.925424, 35.006402], [58.934049, 35.009062], [58.932579, 35.047626], [58.949821, 35.050874], [58.951476, 35.012635], [58.941067, 34.994055], [58.94855, 34.95977], [58.972958, 34.962875], [58.991396, 34.867817], [59.005614, 34.853], [59.049827, 34.895617], [59.060168, 34.788733]], [[61.04913, 38.013837], [61.035519, 38.049628], [61.024465, 38.045852], [61.035852, 38.126962], [61.058533, 38.061258], [61.060093, 38.030617]], [[58.796269, 38.714737], [58.805448, 38.700257], [58.778007, 38.683497], [58.77776, 38.725679]], [[61.151657, 45.350413], [61.155072, 45.33168], [61.138575, 45.333476], [61.140237, 45.341398]]]


Слой с полигонами


Если на карте есть слои и с точками, и с полигонами, по умолчанию они отображаются все друг поверх друга. Ненужные слои можно скрыть, нажав на значок в легенде карты.

Скрытие слоя

Поле «Показатель»

Отображается для обоих видов слоев. Содержит колонки датасета, значения которых будут проставлены в легенде карты и связаны с геоточками/полигонами.

Блок «Цветовая идентификация»

Блок заполняется, если необходимо, чтобы значения показателя отображались на карте разным цветом.

Поле «Колонка»

Содержит колонку датасета, точки/полигоны для значений которой должны быть окрашены в определенные цвета. Колонка должна быть также вынесена в поле «Показатель».

Поле «Код цвета»

Содержит колонку датасета с HEX-кодами цветов для окрашивания точек/полигонов на карте. В поле можно вынести не более одной колонки.

Поле «Сортировка»

По вынесенным колонкам сортируются строки датасета перед отображением на карте. Для переключения направления сортировки (по возрастанию/по убыванию) используется кнопка . Для колонки сортировки также доступны функции агрегации.

Обратите внимание

Если в сортировку вынесена не записанная в датасет расчетная колонка, функции агрегации недоступны.

Поле «Количество записей на странице»

Значение поля – число N – ограничивает количество отображаемых маркеров до первых N значений с учетом сортировки. Когда значение поля «0» или не указано, ограничения нет.

Локальные фильтры

Для работы с локальным фильтром см. раздел Работа с локальным фильтром.


—

Настройки визуализации

Компонент предоставляет следующие настройки визуализации, которые настраиваются отдельно для слоев с точками и слоев с полигонами. Слои выбираются в раскрывающемся списке «Слой»:

  • «Условия форматирования». Для того, чтобы данные настройки были доступны, в настройках данных НЕ должен быть заполнен блок «Цветовая идентификация»;
  • «Значения». Включает отображение иконок маркеров на карте.
  • «Координаты». Позволяет задать место, отображаемое на карте при открытии или перезагрузке страницы и ее масштаб.

Блок «Условия форматирования»

Позволяет задать условия цветового оформления точек или полигонов на карте, а также текст, отображаемый в легенде.

Для добавления нового условия форматирования необходимо развернуть блок «Условия форматирования» и нажать кнопку . После нажатия открывается модальное окно с настройкой правила:


Условия форматирования

Условия форматирования. Настройка градиента

Модальное окно с настройкой правила включает в себя следующие параметры:

  • Цветовой градиент.
    Для настройки цветового градиента необходимо нажать на переключатель . После этого в поле "Колонка" нужно выбрать колонку с числовыми показателями. Справа от поля отображается переключатель, где можно выбрать двухцветный или трехцветный градиент. В зависимости от выбранной опции в блоке "Цвет пороговых значений" будет отображаться два или три поля. По нажатию на каждое поле отображается RGB-палитра, где можно настроить цвета.
    Над полями отображается шкала, на которой можно увидеть настроенный градиент. Слева и справа от шкалы выводятся автоматически распознанные минимальное и максимальное значения для выбранной колонки.
    При необходимости пороговые значения для перехода между цветами можно задать вручную. Для этого нужно, чтобы чекбокс "Задать пороговые значения вручную" был отмечен. После этого в полях нужны ввести значения вручную или с помощью всплывающих кнопок .
  • Поле «Колонка».
    Поле «Колонка» предназначено для выбора колонки, на которую устанавливается условие. Для выбора нужной колонки необходимо нажать на кнопку, которая располагается в правой части поля. После нажатия открывается список имеющихся колонок. Необходимо выбрать нужную колонку. Данное поле обязательно для заполнения.
  • Поле «Условие».
    Поле «Условие» предназначено для установления условия. Для выбора условия необходимо нажать на кнопку, которая располагается в правой части поля. После нажатия открывается список условий. Необходимо выбрать нужное условие, которое будет применяться по выбранной колонке на предыдущем шаге. Данное поле обязательно для заполнения.
  • Поле «Значение».
    Поле «Значение» предназначено для указания значения. Данное поле обязательно для заполнения.
  • Кнопка «Добавить колонку».
    После нажатия на кнопку добавится блок для выбора колонки и указания условия для этой колонки. Данный блок можно добавлять неограниченное количество раз.
  • Настройка цвета фона.
    Для настройки цвета фона необходимо нажать на поле "Цвет фона". После нажатия отображается RGB-палитра, где можно указать необходимый цвет фона.

После того как были выполнены все настройки, необходимо нажать на кнопку «Сохранить». Условное форматирование колонки сохранится.

Для сброса настроек необходимо нажать на кнопку «Отменить».

После сохранения настроек условного форматирования по колонке в блоке «Условия форматирования» добавляется новое правило:

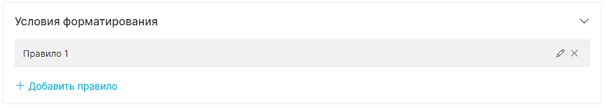

Созданное правило форматирования


Для редактирования уже созданного правила необходимо нажать на иконку . После внесения всех изменений необходимо нажать кнопку «Сохранить».
Для удаления уже созданного правила необходимо нажать на иконку .

При необходимости добавления нового правила необходимо нажать на текстовую кнопку . После нажатия откроется модальное окно с настройками нового правила. Нумерация правил создается автоматически.

Блок «Значения»

Блок включает в себя один чекбокс «Маркеры на карте», который включает/отключает отображение иконок маркеров на карте для геоточек.

Блок «Координаты»

В полях Х и Y задаются координаты места, на котором должна открываться карта. В поле «Масштаб» задается приближение или отдаление карты в процентах.

Координаты. Карта открывается на поселке Рублево в масштабе 120%
