Общие сведения

Компонент служит для представления данных на виджете в виде индикатора выполнения (далее – индикатор). Индикатор показывает в виде двухцветной полосы отношение показателя факта к показателю плана.

—

Расчет выполнения

В таблице ниже показаны состояния индикатора в зависимости от результатов расчета с различными значениями факта и плана.

Настройки данных

Компонент предоставляет настройки данных:

• «Серия»;
• «Группировка»;
• «Факт»;
• «План»;
• «Сортировка»;
• «Количество записей на странице»;
• «Локальные фильтры».

Поле «Серия»

По значениям вынесенной в поле колонки формируются объекты измерения. Для отображения объектов на диаграмме служат индикаторы.

—

Поля «План» и «Факт»

Из вынесенных в поля колонок рассчитываются показатели факта и плана, после чего рассчитывается показатель выполнения измеряемого объекта.

На диаграмме можно задать только одну пару показателей факта и плана.

Для расчета значения показателя используется установленная для вынесенной колонки функция агрегации, условное обозначение которой (по умолчанию SUM) отображается в правом крае колонки. Подробнее о работе с функциями агрегации см. раздел Создание виджета.

Поле «Группировка»

По значениям вынесенной в поле колонки формируются значения признака объекта измерения. Показатели выполнения отображаются на диаграмме отдельно для каждого значения признака объекта.

—

Поле «Сортировка»

По вынесенным колонкам сортируются строки датасета перед отображением на диаграмме. Порядок отображения отсортированных значений – сверху вниз. Для переключения направления сортировки (по возрастанию/по убыванию) используется кнопка . Для колонки сортировки также доступны функции агрегации.

Поле «Количество записей на странице»

Значение, введенное в поле, определяет максимальное количество отображаемых объектов измерения с учетом сортировки. Когда значение поля «0» или не указано, ограничения нет.

—

Локальные фильтры

Для работы с локальным фильтром см. раздел Работа с локальным фильтром.

Настройки визуализации

Компонент предоставляет настройки визуализации:

• «Вид графика» – включает в себя:
  • «Фиксированная высота столбцов, px»;
• «Значения» – включает в себя:

  • «Значение на графиках»;
  • «Тип отображаемого значения»;
  • «Обрезать наименования серии»;
  • «Количество символов для обрезки»;
• «Легенда» – включает в себя:
  • «Легенда»;
• «Подсказка» – включает в себя:
  • «Всплывающие подсказки».

Блок «Вид графика»

Блок включает в себя поле:

• Фиксированная высота столбцов, px — поле для установки фиксированной высоты полос, которая не будет меняться при фильтрации графика. По умолчанию настроена автоматическая высота, в поле отображается «Auto». При удалении пользовательского значения в поле снова будет отображаться значение по умолчанию. Для пользовательских значений система не гарантирует корректное отображение крайних полос: при использовании больших значений высоты крайние элементы могут не поместиться на диаграмме.

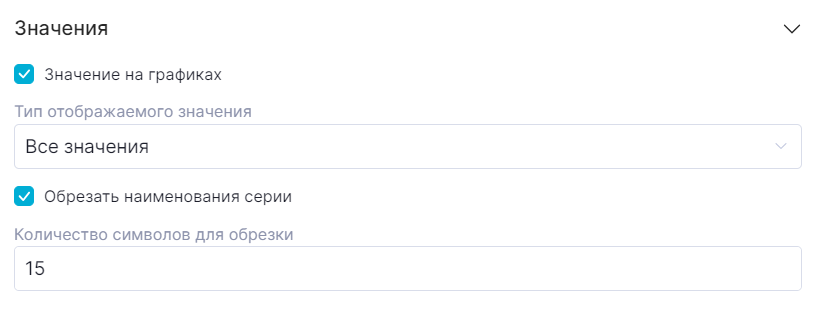

Блок «Значения»

Блок служит для настройки отображения значений полей «Серия», «Факт», «План» на диаграмме.

—

—

Блок включает в себя следующие поля и параметры:

• Значения на графиках – отображение значений полей «Факт», «План» на диаграмме.
• Тип отображаемого значения – состав отображаемого значения. Варианты:
  • все значения – отображаются значения полей «Факт», «План» и процент заполнения индикатора;
  • выполнение плана – отображается только процент выполнения;
  • значения плана и факта – отображаются значения полей «Факт», «План».
• Обрезать наименования серии – сокращение длины значения поля «Серия» с многоточием.
• Количество символов для обрезки – количество символов значения поля «Серия» до сокращения.

Блок «Легенда»

Блок «Подсказка»

Блок служит для настройки отображения всплывающих подсказок на диаграмме. Блок включает в себя параметр «Всплывающие подсказки» – отображение подсказки по наведению на индикатор. В подсказке отображаются значения полей «Факт», «План» и процент заполнения индикатора.
